せん断ゲートバルブ

シアーゲートバルブは、タンクの充填や空の空気圧、スラッジ放電ライン、その他の同様のシステムなど、低い座席圧力を含むアプリケーション用に特別に設計されています。これらのバルブは、スラッジまたは他の破片がバルブシートに付着する可能性のあるタンク環境で特に効果的です。閉じると、せん断ゲートバルブは、バルブシートから残留スラッジをクリアするのに役立ち、安全なシールを確保し、閉塞を防ぐのに役立つタイトなせん断作用を作成します。それらの設計は、最適な流れを維持し、バルブが詰まったり詰まったりすることに関連する問題を防ぐのに最適です。

お問い合わせを送信

製品説明

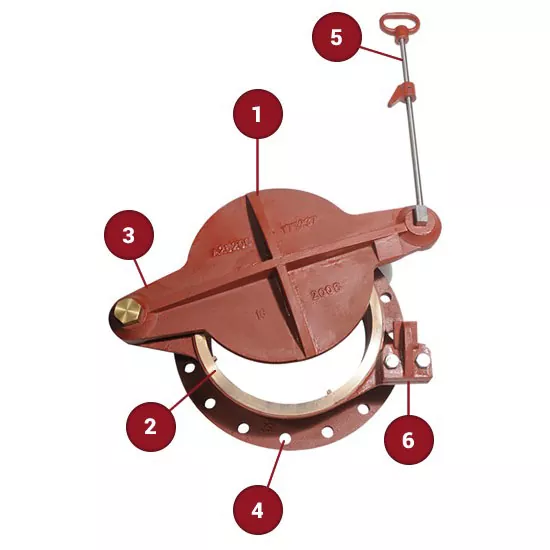

● 鋳鉄製の構造

製造されたコンポーネントとは異なり、当社の鋳鉄部品は、長期的な信頼性を確保するために、優れた耐久性と故障のリスクが低くなります。

● 機械加工されたブロンズシート

機械加工されたブロンズシートは、効果的なせん断のための堅牢な表面を提供し、最適な性能と耐久性を確保します。

● デュアルエポキシコーティング

当社のフラップバルブは、腐食に対する例外的な保護を提供する2部構成のエポキシでコーティングされており、バルブの寿命を延ばします。

● オフセットボディデザイン

リフトロッドの操作を容易にするために、中心線からボディフランジのボルトサークルを30度相殺しました。

● 標準の2フィートリフトロッド

標準のリフトロッドの長さは2フィートで、鋳鉄製ハンドルとフックキャッチ付きのスチールで作られています。カスタム長のステンレス鋼の棒も利用できます。

● 単一のウェッジメカニズム

当社の革新的なシングルウェッジデザインにより、完全な閉鎖が保証されます。ディスクがスタックまたはミスアライメントされる可能性のあるダブルウェッジゲートとは異なり、単一のウェッジ設計により、スムーズで安全な動作が可能になります。

手術

このバルブは、ディスクに接続されたプルロッドを手動で持ち上げることによって操作されます。バルブは、プルロッドの調整可能なキャッチフックを使用して、異なるオープン位置に保持できます。

メンテナンス

ボディとディスクは、腐食から保護するために工場でコーティングされています。コーティングの定期的な目視検査が推奨され、必要に応じてフィールドクリーニングと再塗装が行われます。座席を調整するには、ヒンジボルトナットを締めたり緩めたりして、ヒンジボルトとウェッジの位置を変更します。 .004フィーラーゲージを使用してゲートディスクを調整し、完全な座席円周の周りに適切なシートギャップを確保します。

インストール

バルブは、標準の125ポンドフランジを使用して取り付ける必要があります。適切な操作と閉鎖のために、バルブは垂直中心線から30度のオフセットで設置されています。

部品

リクエストに応じて部品を利用できます。詳細については、お問い合わせください。
